In che modo un sistema di trasporto pneumatico può ridurre la polvere, i tempi di inattività e la perdita di materiale?

Astratto

Lo spostamento di polveri, pellet e granuli sembra semplice finché non si ha a che fare con nuvole di polvere, scivoli intasati, segregazione, prodotti rotti e operatori che fanno da babysitter ai punti di trasferimento tutto il giorno. Un ben progettatoSistema di trasporto pneumaticosposta il materiale sfuso attraverso tubazioni chiuse utilizzando un flusso d'aria controllato, aiutando le piante a rimanere più pulite, sicure e più coerenti riducendo al contempo la movimentazione manuale.

Questa guida analizza le decisioni che effettivamente contano per le prestazioni e i costi operativi, dal vuoto alla pressione, alla fase diluita o densa, alla filtrazione, alla selezione della camera di equilibrio e al percorso della tubazione. Include anche una lista di controllo pratica, una tabella comparativa e una FAQ in modo da poter passare da "abbiamo bisogno di qualcosa che funzioni" a una specifica chiara e a basso rischio. Esempi e raccomandazioni riflettono le condizioni industriali comuni e l'approccio ingegneristico utilizzato daShandong Yinchi Protezione Ambientale Equipment Co., Ltd.

Sommario

• Contorno
• Quali problemi risolve il trasporto pneumatico
• Come funziona un sistema di trasporto pneumatico
• Trasporto a vuoto e trasporto a pressione
• Fase diluita vs fase densa
• Componenti chiave che determinano l'affidabilità
• Lista di controllo del design prima dell'acquisto
• Leve dei costi energetici e operativi
• Considerazioni sul controllo della polvere e sulla sicurezza
• Piano di messa in servizio e manutenzione
• Casi d'uso nel mondo reale
• Domande frequenti
• Conclusione e passi successivi

Contorno

• Identifica i tuoi maggiori punti deboli e come appare il "successo" sul campo
• Comprendere i principi fondamentali del flusso d'aria e dei solidi in modo che le proposte siano comparabili
• Scegli la modalità di trasporto corretta in base alla distanza, al layout e ai punti di prelievo
• Scegliere la fase diluita o densa in base alla fragilità e alla capacità del prodotto
• Assicurati componenti affidabili che corrispondano al comportamento dei tuoi materiali
• Utilizzare una lista di controllo per ridurre i rischi prima della fabbricazione e dell'installazione
• Pianifica il controllo della polvere, il funzionamento sicuro e la manutenibilità fin dal primo giorno

Quali problemi risolve il trasporto pneumatico

Se stai considerando unSistema di trasporto pneumatico, probabilmente non lo stai facendo per divertimento. Lo stai facendo perché il tuo attuale metodo di trasferimento ti sta costando tempo, prodotto e pazienza.

• Polvere nei punti di trasferimentoche ricopre le attrezzature, attiva gli allarmi di pulizia e crea condizioni di lavoro scomode
• Perdita di materiale e contaminazioneda trasportatori aperti, perdite o pulizie frequenti
• Ponti e intasamentinegli scivoli, tramogge e coclee a causa del flusso incoerente
• Dosaggio incoerentecausato da segregazione, fuoriuscita o velocità di alimentazione instabile
• Elevata dipendenza dal lavorodove gli operatori devono intervenire per mantenere il materiale in movimento
• Danni al prodottocome la rottura del pellet, l'attrito della polvere o la generazione eccessiva di fini
• Vincoli di layoutquando è necessario spostarsi attorno alle strutture, attraverso i piani o fino ai silos

Il trasporto di tubazioni chiuse aiuta perché riduce i punti di trasferimento esposti e sposta il materiale con aria e pressione controllate. Ciò significa meno posti in cui la polvere può fuoriuscire, meno posti in cui versarsi e meno posti in cui nascondere i “tempi di inattività misteriosi”.

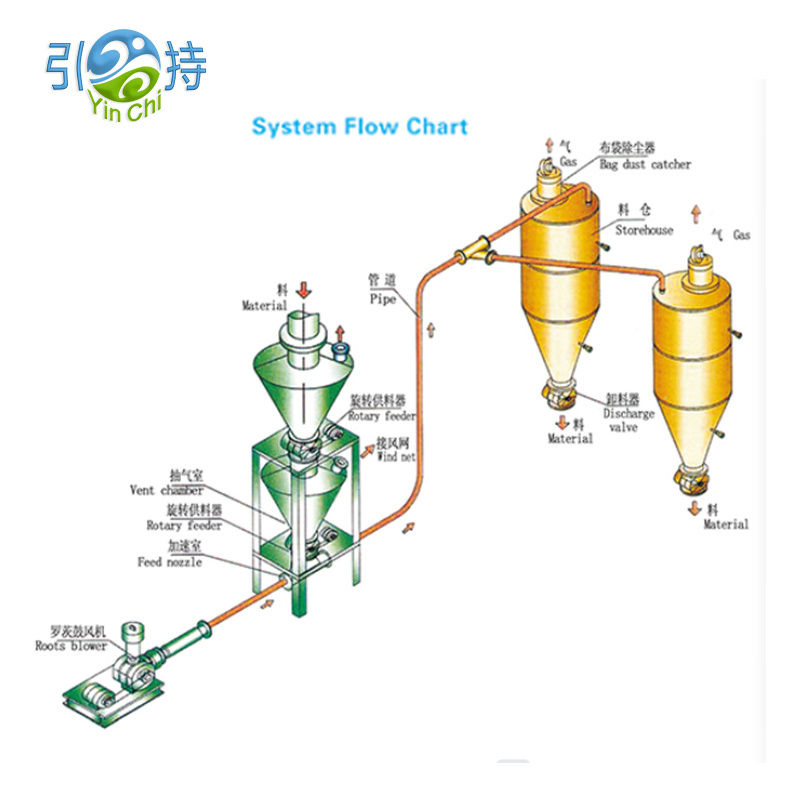

Come funziona un sistema di trasporto pneumatico

Ad alto livello, aSistema di trasporto pneumaticotrasporta i solidi sfusi attraverso un tubo utilizzando una differenza di pressione e un flusso d'aria. Il materiale entra nella linea di trasporto in un punto di raccolta, viaggia verso un recipiente di raccolta e l'aria viene separata dai solidi mediante filtrazione.

Cosa sta succedendo all'interno del tubo

• Il flusso d'aria fornisce la forza trainante
• I solidi vengono trascinati o spinti a seconda della modalità di trasporto
• La velocità deve essere sufficientemente elevata da impedire la sedimentazione, ma non così elevata da distruggere il prodotto o sprecare energia
• Curve, lunghe percorrenze e cambi di pendenza aggiungono resistenza e influiscono sulla stabilità

Cosa dovresti pretendere da qualsiasi progetto

• Trasporto stabile senza picchi, intasamenti o "ruttazioni" nel ricevitore
• Velocità di avanzamento prevedibile durante i turni, le stagioni e i cambiamenti dei lotti di materiale
• Funzionamento a tenuta di polvere con filtrazione dimensionata per le reali condizioni di produzione
• Ragionevole accesso per la manutenzione ai punti di usura e ai filtri

Trasporto a vuoto e trasporto a pressione

Una delle prime scelte è se la linea di trasporto debba aspirare il materiale (vuoto) o spingerlo (pressione). Entrambi possono funzionare bene, ma risolvono diversi problemi vegetali.

Una regola pratica è iniziare con il layout. Se è necessario ritirare da più punti e consegnare in un unico luogo, le soluzioni sottovuoto spesso semplificano la rete. Se è necessario consegnare materiale a un silo distante o a più contenitori, il trasporto a pressione potrebbe essere la soluzione migliore.

Fase diluita vs fase densa

È qui che molti progetti riescono o falliscono. Lo stessoSistema di trasporto pneumaticopuò comportarsi magnificamente con un materiale e pessimo con un altro se si sbaglia la scelta della fase.

Fase diluita

• Il materiale viene trasportato in un flusso d'aria a velocità relativamente elevata
• Spesso più semplice da controllare e in grado di gestire un'ampia gamma di polveri e pellet
• Rischio: una velocità più elevata può aumentare l'usura, il rumore e l'attrito del prodotto

Fase densa

• Il materiale si muove a velocità inferiore in un modo più “slug” o “plug”.
• Spesso preferito per prodotti fragili, polveri abrasive o quando si riducono al minimo i problemi di degrado
• Rischio: potrebbe richiedere un'alimentazione più attenta, un controllo della pressione e una messa a punto specifica del materiale

Se il tuo impianto presenta problemi come la rottura dei pellet, troppi fini o un'erosione visibile in corrispondenza delle curve, la fase densa (o una strategia a velocità inferiore) diventa un candidato serio. Se il tuo problema principale è semplicemente un trasporto affidabile con un controllo diretto, la fase diluita potrebbe essere il percorso più veloce verso la stabilità.

Componenti chiave che determinano l'affidabilità

I preventivi possono sembrare simili sulla carta, ma la scelta dei componenti rivela se il fornitore comprende il tuo materiale. Ecco le parti che più spesso decidono le prestazioni quotidiane.

• Dispositivo di alimentazionecome la valvola rotativa della sacca d'equilibrio, il sistema Venturi o l'alimentazione di recipienti a pressione, selezionati per il controllo delle perdite e un tasso di solidi stabile
• Fonte d'ariacome un ventilatore, un ventilatore o un compressore, dimensionato per la pressione e il flusso richiesti con un margine per il caricamento del filtro
• Linea di trasportocompreso il diametro del tubo, le curve e le sezioni soggette a usura, progettate per limitare la caduta di pressione e prevenire la sedimentazione
• Ricevitore e filtraggiocompresa l'area del filtro, il metodo di pulizia e lo scarico della polvere, progettati per il funzionamento continuo senza soffocamento
• Controlli e strumentazionecompresi sensori di pressione, pressione differenziale tra i filtri e interblocchi che impediscono eventi di ostruzione incontrollata

Per molte fabbriche, la valvola della sacca d’equilibrio è un silenzioso piantagrane. Una perdita eccessiva significa trasporto instabile, scarsa separazione del ricevitore e polvere inaspettata. Spazi troppo stretti o non abbinati correttamente possono creare calore, inceppamenti e arresti frequenti. Abbina la camera di equilibrio alla dimensione delle particelle, alla temperatura, all'abrasività e al livello di tenuta richiesto.

Lista di controllo del design prima dell'acquisto

Utilizza questa lista di controllo per confrontare le proposte e ridurre le spiacevoli sorprese dopo l'installazione. L’obiettivo non è la perfezione, è il controllo del rischio.

• Profilo materialecompresa la densità apparente, l'intervallo di dimensioni delle particelle, la sensibilità all'umidità, la viscosità, l'abrasività e la temperatura
• Obiettivi di capacitàinclusa la velocità media, la velocità di picco e la frequenza con cui si verificano i picchi
• Distanza e percorsocompresa la lunghezza equivalente totale, il numero di curve, i sollevamenti verticali e i punti di supporto disponibili
• Punti di raccolta e scaricocompreso il numero di fonti e destinazioni di cui hai bisogno ora ed entro due anni
• Standard di puliziainclusa la quantità di polvere accettabile attorno al ricevitore e come si svolgono le pulizie oggi
• Energia e servizi pubblicicompresa la capacità elettrica disponibile e se l'aria compressa è stabile e secca
• Gestione dell'usuracompreso lo stile di piegatura, le sezioni soggette a usura sostituibili e l'accesso per l'ispezione
• Accesso per manutenzionecompreso lo spazio per la sostituzione del filtro, l'autorizzazione per la manutenzione della camera di equilibrio e i punti di isolamento sicuri
• Piano di messa in serviziocomprese le prove con il materiale reale, non solo con campioni “tipici”.

Se una proposta evita questi argomenti o risponde ad essi in modo vago, non si tratta di una lacuna “bello da avere”. Ecco da dove verranno i tuoi tempi di inattività più tardi.

Leve dei costi energetici e operativi

I costi operativi non dipendono solo dalle dimensioni del motore. La questione è se il sistema può spostare il materiale alla velocità e alla pressione stabili più basse per le condizioni specifiche.

• Selezione del diametro del tuboinfluenza drasticamente la velocità e la caduta di pressione
• Disciplina del percorsocome il minor numero di curve strette riduce la turbolenza e l'usura
• Controllo del flusso d'ariaaiuta a evitare di gonfiare eccessivamente il materiale solo per "essere al sicuro"
• Dimensionamento del filtroimpedisce un'elevata pressione differenziale che costringe la fonte d'aria a lavorare di più
• Gestione delle perditenelle camere d'equilibrio e nei collegamenti riduce lo spreco d'aria e il flusso instabile

Un costo nascosto comune è il funzionamento a una velocità dell'aria eccessiva perché il sistema è sottostrumentato. Con un migliore monitoraggio della pressione e del filtro, gli operatori possono fidarsi del processo, non del loro istinto, e tu puoi mantenere la linea in una finestra stabile ed efficiente.

Considerazioni sul controllo della polvere e sulla sicurezza

La polvere non è solo un problema di pulizia. Le particelle fini possono disperdersi facilmente nell'aria, migrare nei cuscinetti e negli armadi elettrici e creare ambienti di lavoro scomodi. Il trasporto chiuso riduce il numero di punti di trasferimento aperti, ma il controllo delle polveri dipende ancora dalla ricezione e dalla filtrazione intelligenti.

Misure pratiche che fanno una differenza visibile

• Utilizzare un ricevitore con un'area filtrante sufficiente in modo che la filtrazione rimanga stabile durante i lunghi periodi
• Scegli un metodo di pulizia del filtro che corrisponda al tuo ciclo di lavoro e al comportamento della polvere
• Pianificare lo scarico delle polveri in modo che le particelle fini non rientrino nell'area di lavoro durante lo svuotamento
• Sigillare le connessioni e mantenere le guarnizioni per mantenere il sistema veramente chiuso
• Mantieni accessibili le porte di ispezione in modo che i "piccoli problemi" non diventino blocchi improvvisi

Se il tuo materiale è combustibile o estremamente fine, discuti i requisiti di sicurezza specifici dell'impianto nelle prime fasi del progetto. Una buona ingegneria è proattiva: presuppone la variabilità del mondo reale e costruisce strati protettivi anziché fare affidamento sul comportamento perfetto dell’operatore.

Piano di messa in servizio e manutenzione

A Sistema di trasporto pneumaticonon dovrebbe richiedere eroismo. Il modo più semplice per raggiungere questo obiettivo è considerare la messa in servizio come parte della progettazione e non come un ripensamento.

• Test di basecon il materiale reale alla temperatura e all'umidità previste
• Verifica della velocitàper confermare che sei al di sopra dei limiti di assestamento senza accelerare eccessivamente
• Filtrare l'osservazione del caricamentoper confermare il ciclo di pulizia mantiene stabile la pressione differenziale
• Piano di controllo dell'usuraper curve e zone ad alto impatto a intervalli di tempo definiti
• Strategia dei pezzi di ricambioconcentrandosi su guarnizioni di tenuta, elementi filtranti e sezioni soggette a usura

La maggior parte dei "problemi misteriosi" si manifestano come modelli di pressione, pressione differenziale del filtro e carico del motore. La strumentazione non deve essere fantasiosa, deve essere posizionata in modo intelligente e utilizzata effettivamente.

Casi d'uso nel mondo reale

Di seguito sono riportati gli scenari comuni in cui gli impianti scelgono il trasporto pneumatico e per cosa vengono generalmente ottimizzati.

• Trasferimento delle polveri ai miscelatoridà priorità alla raccolta a prova di polvere e all'alimentazione uniforme per proteggere la qualità del lotto
• Trasporto del pellet ai silosprivilegia la movimentazione delicata e le curve resistenti all'usura per ridurre le multe
• Stazioni di scarico sacchidare priorità all'estrazione locale della polvere e al ricevimento pulito per proteggere gli operatori
• Prelievi multipli in un'unica linea di processodà priorità alla logica di commutazione stabile e all'aspirazione bilanciata

Il filo conduttore è il controllo della variabilità. Cambiamenti materiali. Variazioni dell'umidità ambientale. Cambiano gli operatori. Il sistema deve comunque fornire un flusso stabile senza richiedere un intervento manuale costante.

Domande frequenti

Q1. Quali informazioni devo preparare prima di richiedere una proposta

Fornisci il nome del materiale, l'intervallo di densità apparente, l'intervallo di dimensioni delle particelle, la sensibilità all'umidità, la temperatura, la capacità desiderata, le distanze, il numero di curve e i punti di raccolta e scarico. Se disponi di foto dei punti di trasferimento attuali e della situazione della polvere circostante, ciò aiuta gli ingegneri a progettare in base alla realtà piuttosto che alle ipotesi.

Q2. Un sistema pneumatico danneggerà pellet o granuli fragili

Ciò può accadere se la velocità è troppo elevata o se le curve sono selezionate in modo inadeguato. Ecco perché la scelta della fase, il percorso e la progettazione della piega sono importanti. Quando l’integrità del prodotto è fondamentale, le strategie a bassa velocità e il routing gestito dall’usura possono ridurre significativamente l’attrito.

Q3. Perché alcuni sistemi si collegano anche quando il motore è potente

L'ostruzione è spesso causata da un'alimentazione instabile, da troppe curve strette, da un rapporto aria/solidi errato, da un'adesione causata dall'umidità o da un'ostruzione del filtro che modifica il flusso d'aria durante il funzionamento. Una maggiore potenza non crea automaticamente un trasporto stabile.

Q4. Come posso ridurre la polvere intorno al ricevitore?

Focus sull'area di filtraggio del ricevitore, corretta pulizia del filtro, connessioni sigillate e metodo di scarico controllato per le particelle fini catturate. I problemi di polvere solitamente derivano da un filtraggio sottodimensionato o da una scarsa tenuta piuttosto che dal “trasporto pneumatico” stesso.

Q5. Un sistema può gestire più materiali

A volte, ma dipende da quanto diversi sono questi materiali in termini di densità, dimensione delle particelle e comportamento del flusso. Se devi gestire più materiali, richiedi un progetto che definisca finestre operative stabili e includa fasi pratiche di cambio formato e pulizia.

Conclusione e passi successivi

A Sistema di trasporto pneumaticonon è un acquisto unico, è una decisione basata sul processo. Quando la fase, la fonte d'aria, il metodo di alimentazione, il percorso e la filtrazione sono abbinati al materiale e alla disposizione, si ottengono pavimenti più puliti, meno interruzioni e una produzione più prevedibile. Quando non lo sono, ottieni polvere, tappi e un sistema che tutti evitano.

Se desideri un design che si adatti alle condizioni del tuo impianto e al comportamento dei materiali,Shandong Yinchi Protezione Ambientale Equipment Co., Ltd.può aiutarti a definire specifiche chiare, confrontare le modalità di trasporto e creare un piano pratico per l'installazione e il funzionamento. Pronto a ridurre la polvere e stabilizzare i punti di trasferimento? contattaciper discutere la tua richiesta e ottenere una soluzione su misura.
